Linux操作不求人 - 伍章之柒 - tftp + samba + wim 來讓 Windows 10 可以用 PXE Boot 安裝

    在前幾章節，我們準備了samba 來跟 MS Windows系統讓Linux與MS Windows檔案系統有了相互的交流，且利用 tftp與pxe server 來讓Linux能透過網路安裝。接著筆者要說明，如何在CentOS Linux Server 環境下，讓MS Windows亦能透過 pxe 來網路安裝，但僅限於使用 Legacy Mode(BIOS)開機。
    首先請先使用指令 su - ，轉換成root，並利用yum 來安裝Windows安裝所需要的軟體，如解 .cab檔的cabextract 與 genisoimage 與 wimtool(for Windows Imaging format )，並需要製作windows iso之套件。












(圖1)


前往網站
https://centos.pkgs.org/6/slce-x86_64/ntfs-3g-2011.4.12-5.el6.x86_64.rpm.html
https://centos.pkgs.org/6/nux-misc-x86_64/libwim9-1.5.0-1.x86_64.rpm.html
https://centos.pkgs.org/6/nux-misc-x86_64/wimtools-1.5.0-1.x86_64.rpm.html







(圖2)

並可利用wget 直接下載所需之 wimtool套件，接著產生所需要的安裝檔案與掛載samba分享給pxe安裝時所需要資料夾，如圖3






(圖3)

下載 Windows Automated Installation Kit (https://www.microsoft.com/en-US/download/details.aspx?id=5753)，此為Windows 7 PE ，驅動程式較少
或利用wget 下載
https://download.microsoft.com/download/0/6/1/0615B9E2-D9DA-4DB8-93DC-B141E290B168/KB3AIK_TW.iso
https://download.microsoft.com/download/8/E/9/8E9BBC64-E6F8-457C-9B8D-F6C9A16E6D6A/KB3AIK_EN.iso
或
windows7 sp1 AIK
wget  https://download.microsoft.com/download/2/7/5/275A07FD-1F33-42BA-828B-7119CE056E71/waik_supplement_zh-tw.iso
wget https://download.microsoft.com/download/0/4/C/04C805CC-4C04-4D76-BE80-7D67B951CF73/waik_supplement_en-us.iso
解開後，全覆蓋到以下路徑內之檔案
C:\Program Files\Windows AIK\Tools\PETools
即可

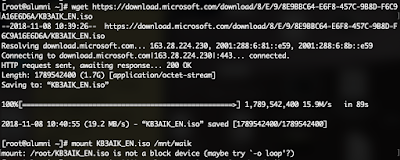

掛載下載的KB3AIK之iso檔至 /mnt/waik資料夾，如圖








(圖4)

請輸入以下指令
mount -o loop,ro KB3AIK_EN.iso /mnt/waik
並利用mkwinpeimg指令製作 winpe 開機







(圖5)

  在MS Windows 環境下安裝 Windows 7 AIK，並製作windows pe，可下載KB3AIK_檔案後，利用7zip解開，並執行startCD.exe，接著利用管理者權限開啟部署工具命令提示字元，輸入以下指令：
copype am64 c:\win7pe_x64
copy c:\Program Files\Windows AIK\Tools\PETools\amd64\winpe.wim c:\win7pe_x64\ISO\Sources\Boot.wim
# 記得要編輯 Boot.wim 內的\system32\startnet.cmd 來自動掛載並啟動setup.exe

copy c:\Program Files\Windows AIK\Tools\amd64\imagex.exe c:\win7pe_x64\ISO\











若無需加入網路卡驅動或USB3驅動的話

接著製作啟動image
oscdimg -n -bc:\win7pe_x64\etfsboot.com c:\win7pe_x64\ISO c:\win7pe_x64.iso

此時 C: 下就會產生 win7pe_x64.iso之檔案

  Windows 10 版本可以從 https://docs.microsoft.com/en-us/windows-hardware/get-started/adk-install，下載後安裝，選擇部署工具與Windows預先安裝環境。
如圖
















(圖6)

安裝完成後，開啟程式集 -> Windows Kits -> Windows ADK -> 部署與映像工具環境(按滑鼠右鍵->管理者權限執行)
利用指令 copype 將winpe相關程式複製到另一個資料夾內

copype amd64 c:\win10pe_x64

接著利用指令 makewinpemedia 產生 winpe 的 iso
makewinpemedia /ISO c:\win10pe_x64 c:\win10pe_x64.iso


接著編輯 /etc/samba/smb.conf 開啟 samba 對 guest 的磁碟分享，加入以下
(https://wiki.samba.org/index.php/Setting_up_Samba_as_a_Standalone_Server)

[global]
map to guest = Bad user
usershare allow guests = yes








(圖7)

修改後重新啟動smb
service smb restart

接著掛載 windows10 iso 檔至 /var/lib/tftpboot/windows10
mount -o loop,ro window10.iso /var/lib/tftpboot/windows10

將/usr/share/syslinux/memdisk 連結至 /var/lib/tftpboot/memdisk
ln -s /usr/share/syslinux/memdisk /var/lib/tftpboot/memdisk
或從 /usr/share/syslinux/memdisk 複製

編輯 /var/lib/tftpboot/pxelinux.cfg/default ，新增如以下









(圖8)
重啟 xinetd
service xinetd restart





----------------------------------
client端
1. BIOS 選擇由 PXE 網路啟動







(圖9)


2. 利用指令掛載網路磁碟機為z槽:
windows 7 PE 可直接用 guest登入
net use  z:  \\${ip}\windows10
或
net use  z:  \\${ip}\windows7

 windows 10 PE 必須連接 SAMBA 2.0以上協定，並使用帳密登入
net use  z:  \\${ip}\windows10  /user:${account}  ${password}
windows 10 會出現 error code 58 主要因為安全性問題，不能用guest登入，必須使用參數/user 後面接上帳號密碼

3. 執行 z:\setup.exe

以上指令我們可利用修改 winpe 原始檔media\sources\boot.wim 內(7-zip亦可直接開啟)的windows\system32\startnet.cmd 來建立 scripts，再重建立winpe 開機 iso，如下：
https://docs.microsoft.com/en-us/windows-hardware/manufacture/desktop/winpe-mount-and-customize#addstartupscript



以上重新整理後選單如下











 (圖10)

pxelinux.cfg/default 內容如下圖：


 (圖11)
最後順便整合了台灣的Clonezilla 當救援 ，EZGO X4當Live OS等。


隨著kernel檔案initrd的不同，後面給的參數也不同，windows 系列則利用memdisk與修改過的windows pe(如windows 7 必須使用dism加入較新的網路卡驅動程式)，修改start.cmd使其自動執行至網路芳鄰之setup.exe


參考至
https://docs.j7k6.org/windows-7-pxe-installation/
